Hollewanddoos boormaat bij een dubbele of drievoudige hollewanddoos: 76 mm zagen op 71 mm hart-op-hart

Een dubbel stopcontact boven het aanrecht, of een stopcontact met een schakelaar ernaast. Eén hollewanddoos zagen gaat vanzelf: 76 mm en klaar. Bij twee of drie hollewanddozen naast elkaar komt er een tweede maat bij, en daar gaat het mis. Zit je een of twee millimeter naast, dan past het afdekraam niet en mogen de hollewanddozen er weer uit.

Hollewanddoos boormaat: 76 mm per hollewanddoos, 71 mm van hart tot hart

In dit artikel werken we twee klussen uit in een gipsplaatwand: de dubbele hollewanddoos HW252-F van ABB met een dubbele wandcontactdoos van Busch-Jaeger, en een rij van drie Attema UHW50 onder een drievoudig afdekraam. De maten komen van de fabrikanten zelf.

Werk je met een ander merk, zoals Kaiser of Legrand met 67 of 68 mm? De maat per merk staat in welke gatzaag voor een hollewanddoos.

Kies je gatzaag

Voor gipsplaat pak je de bimetalen gatzaag van 76 mm op de Pinn, met de HSS-centreerboor van 75 mm lang. Komt de zaag achter de plaat een metal-studprofiel tegen, dan gaat bimetaal daar ook doorheen. Bij een dikke wand, zoals dubbele gipsplaat of gipsplaat op OSB, is de hardmetalen 76 mm met 60 mm boordiepte de keuze.

76 mm bimetaalVoor gipsplaat en metal stud. Elke hollewanddoos van Attema en ABB.Bimetalen gatzaag 76 mm

76 mm hardmetaalVoor een dikke wand: dubbele plaat of gips op OSB. 60 mm boordiepte.Hardmetalen gatzaag 76 mm

Pinn en centreerboorEén Pinn voor alle Prop-Out gatzagen. De HSS-centreerboor van 75 mm lang hoort bij bimetaal.Prop-Out PinnCentreerboor 75 mm

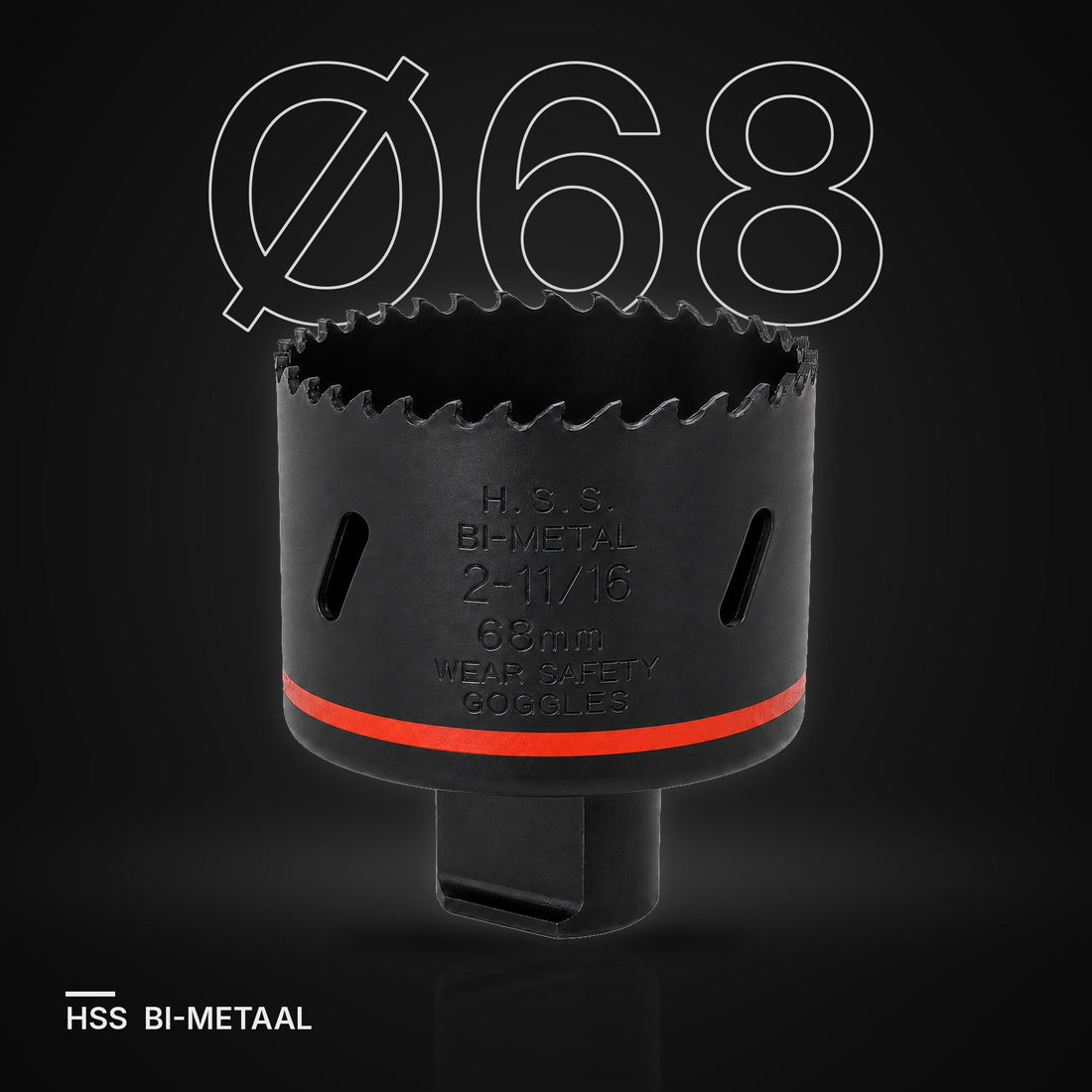

Set Electro60, 65, 68, 70, 76 en 82 mm bimetaal en 68 mm hardmetaal, met Pinn, beide centreerboren en koffer. De hardmetalen gatzaag van 76 mm zit er niet in.Bekijk de set ElectroDoe de keuzehulp

Dubbele hollewanddoos ABB HW252-F: wat er in het gat komt

De HW252-F is één ovale hollewanddoos voor twee sokkels. Je zaagt er twee gaten van 76 mm voor, geen ovaal. ABB combineert hem met de dubbele wandcontactdoos 20-2 EUC van Busch-Jaeger: twee stopcontacten in één raam. Twee losse stopcontacten of een stopcontact met een schakelaar passen er ook op; Praxis noemt de hollewanddoos “geschikt voor alle merken schakelmateriaal”.

ABB zet de hollewanddoos vast zonder schroeven, met het “Fix-Rap-trekbandprincipe”. Volgens ABB is er in de dubbele hollewanddoos “minder bedradingswerk en meer ruimte” dan in twee gekoppelde enkelvoudige hollewanddozen HW52-F.

Aftekenen, voorboren en zagen: eerst alle harten

Zo doe je de HW252-F in een gipsplaat van 12,5 mm, van aftekenen tot een open sparing.

1. Plek bepalen. Kijk waar stijlen en leidingen lopen. De hollewanddoos mag liggend of staand. In onze video zetten we een rij hollewanddozen op 30 cm van de vloer.

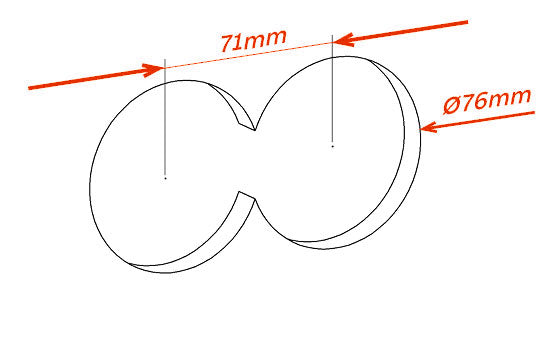

2. Aftekenen. ABB: “Teken de breedte af met behulp van de doos.” Voor de gatzaag heb je daarbinnen de twee harten nodig. Zet een waterpaslijn en markeer twee harten op 71 mm van elkaar. Meet van hart naar hart, niet van rand naar rand.
3. Voorboren, allebei de harten. Zet de Pinn met alleen de centreerboor van 75 mm lang in de machine, zonder gatzaag, en boor beide harten. Doe dat voordat er één gat open is. Voorboren met alleen de centreerboor is de vaste werkwijze van Prop-Out: zo klapt de gatzaag niet op het materiaal en buigt of breekt de boor niet.
4. Zagen. Klik de bimetalen gatzaag van 76 mm op de Pinn. Laat de machine op toeren komen en zet langzaam aan. Zaag gat één, dan gat twee. Het tweede gat loopt in het eerste over.
5. Prop eruit. Druk het knopje achter op de gatzaag in, houd het vast en trek de gatzaag naar de machine toe. De Pinn duwt de prop uit de zaag. Zit hij toch vast, kijk dan bij prop vast in je gatzaag.
6. Puntjes wegzagen. Waar de twee cirkels elkaar raken, blijft boven en onder een puntje gips staan. Op de tekening van ABB zaag je die weg, tot een opening van 56 mm hoog in het midden.

Bij gipsplaat zaag je vanaf de zichtzijde. Hoe je één hollewanddoos zaagt en wat er achter de plaat zit, staat in het stappenplan voor één hollewanddoos. Een rij hollewanddozen op 71 mm zie je in onze video wandcontactdozen monteren, stap voor stap.

Hollewanddoos erin: Fix-Raps en de dunne wand

De sparing is klaar. Nu de buis en de hollewanddoos, in de volgorde van de handleiding van ABB.

1. Buis in de hollewanddoos. Klik de losse tuit op de flexbuis van 16, 19 of 20 mm en de tuit in de hollewanddoos. ABB: kort de flexibele buis af op de gewenste lengte.
2. Hollewanddoos in het gat. Druk de hollewanddoos in de sparing.
3. Fix-Raps aantrekken. ABB: “Trek de Fix-Raps aan, eventueel met een schroevendraaier.” Op de tekening staat 100 N bij de bandjes.
4. Afbreken. ABB: “Buig de Fix-Raps naar binnen om ze af te breken. Niet draaien.”
5. Afwerken. ABB noemt als optie een randje acrylaatkit onder de rand voor een betere luchtdichtheid. Daarna komt de wandcontactdoos erop, vastgeschroefd.

Bij een dunne wand: eerst 3 cm aantrekken

ABB waarschuwt dat de Fix-Raps bij dunne wanden tegen de achterwand kunnen vastlopen. Op de tekening van ABB is dat een wand van minder dan 70 mm dik. Dan trek je de Fix-Raps eerst 3 cm aan, en pas daarna druk je de hollewanddoos in de gewenste positie in het gat van 76 mm. Daarna ga je verder met aantrekken en afbreken.

Drie Attema UHW50 op een rij onder een drievoudig afdekraam

Dubbel stopcontact plus een schakelaar bij het aanrecht: drie hollewanddozen onder één raam, bijvoorbeeld een afdekraam 3-voudig van Busch-Jaeger future linear van 223 x 81 mm. Busch-Jaeger levert dat raam 1- tot 5-voudig, “zowel verticaal als horizontaal te monteren”. Het raam ligt vast, dus de hollewanddozen moeten precies goed zitten.

1. Drie harten op één waterpaslijn, elk 71 mm van het vorige. Zet de maat vanaf het eerste hart uit, dan tel je geen afwijkingen op.
2. Alle drie de harten voorboren met alleen de centreerboor van 75 mm lang, voordat er één gat open is. Het middelste gat heeft straks aan twee kanten een open buur.
3. Zagen met de bimetalen gatzaag van 76 mm op de Pinn, drie keer. Na elk gat de prop eruit.
4. Hollewanddozen koppelen (Attema: “Koppelbaar Ja”), de buizen erin klikken en de rij als geheel in de gaten zetten. Attema zegt in het productblad niets over de puntjes tussen de gaten; ABB tekent ze bij zijn dubbele hollewanddoos weg.
5. Schroefplaatjes aandraaien tot elke hollewanddoos vlak tegen de plaat zit. Een hollewanddoos die scheef zit, zie je straks in het raam.
6. Sokkels erin en raam erop. Raam en schakelmateriaal komen uit dezelfde serie van hetzelfde merk.

Raam past niet, gat scheef, stijl erachter

Het raam past niet op de rij

Dan zitten de harten niet op 71 mm. Vaak gaat het om een of twee millimeter: 72 in plaats van 71, of hollewanddozen die op 76 mm zijn gezet. Dan moeten de hollewanddozen eruit. Koppel ze en zet de rij opnieuw, dan klopt de 71 mm vanzelf.

Een gat zit net naast de lijn

Moet een gat een paar millimeter opschuiven, dan zit je met een bestaand gat dat groter moet. Hoe je dat doet zonder dat de zaag wegloopt, lees je in bestaand gat groter boren.

Er staat een stijl achter de plaats van de hollewanddoos

Een rij overlappende gaten neemt een flinke strook plaat in. Zoek de stijlen dus vóór het aftekenen. Raakt de zaag een metal-studprofiel, dan zaagt bimetaal erdoor, maar de hollewanddoos heeft daar geen diepte meer. Schuif de rij liever op.

Hollewanddozen van verschillend merk naast elkaar

Een hollewanddoos van Attema en een van Kaiser hebben niet dezelfde boormaat (76 en 68 mm). Neem voor één rij hetzelfde merk en type.
